防爆伺服电机在火工喷涂设备上应用

火工品炸药筒机器人喷涂——双重爆炸风险下的防爆伺服选型

一、这个工况，“危险”要乘以二

华东某公司制造火工喷涂设备，需要对 2 米高、40 号直径的炸药筒进行表面喷涂。

普通喷涂车间只有一种爆炸风险——漆雾中的可燃气体。而这个工况是双重风险叠加：

• 炸药本身的危险：被喷涂对象本身就是火工品，任何火花、高温、机械摩擦都可能酿成事故；

• 喷涂作业的爆炸危险：漆雾溶剂挥发形成爆炸性混合物，这是喷涂行业的经典危险源。

在”错一次就没有下一次”的场景里，电机选型的每个参数都不能想当然。

二、真正的难点：大惯量负载的启停控制

除了防爆资质，这个项目最棘手的是负载惯量非常大。

炸药筒高 2 米，转动惯量远超常规工件。如果电机与负载的惯量匹配配置不好，会直接导致：

• 启动困难——电机”带不动”或加速曲线不平滑；

• 停止过冲——想停停不住，定位精度失控；

• 喷涂不均匀——转速波动直接反映为漆膜厚薄不均，这在火工品表面处理上是不可接受的质量缺陷。

此外，客户原有方案还饱受减速机噪声过大的困扰，亟需整体优化。

三、方案：把最难的惯量计算做在前面

易普森（EXPSION）技术团队在选型阶段为客户完成了大量惯量计算与匹配工作：

1. 根据炸药筒的几何尺寸与质量分布计算负载惯量；

1. 匹配电机惯量比，验证启停动态响应曲线；

1. 输出完整配置方案，客户免去自行计算适配的过程，直接进行方案校核即可。

最终产品配置：

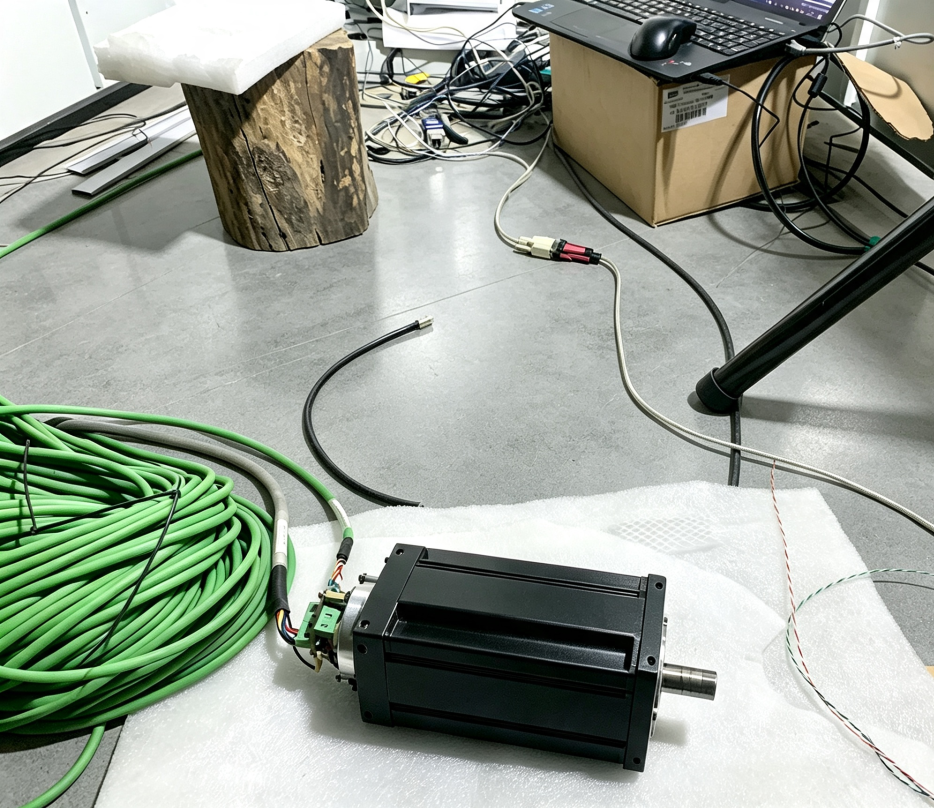

• EXP110系列防爆伺服电机

• 易普森 EHSD20 系列驱动器

电机+驱动器同厂配套，控制参数出厂前整定，进一步降低了现场调试的不确定性。

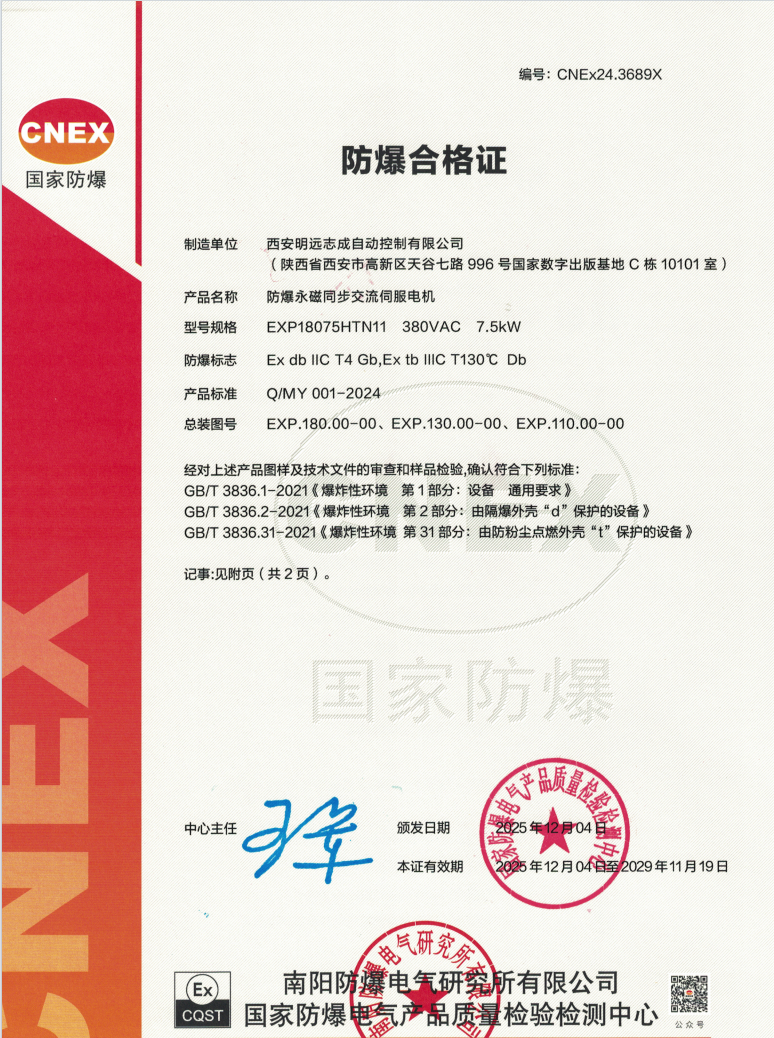

易普森防爆合格证T4、T5

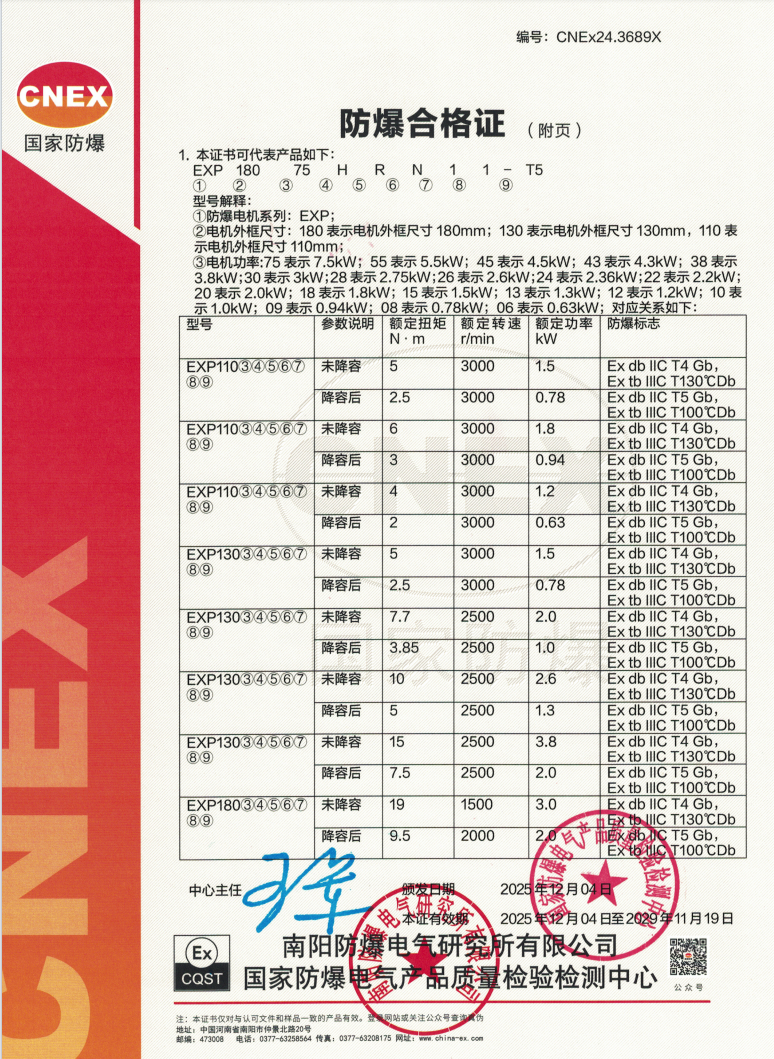

易普森防爆合格证T4、T5

四、给高危场景选型的三点建议

1. 双重危险场景，防爆等级宁可就高不就低 被喷涂物本身是危险品时，按更严格的气体组别和温度组别选型，留足安全余量。

2. 大惯量负载，选型前必须做惯量匹配计算 要求供应商出具书面的惯量计算与匹配报告。本案中这道工序由易普森技术团队完成，客户只需校核——这是高危项目里最值得”外包”给专业厂商的工作。

3. 电机与驱动器尽量同品牌配套 参数整定一致性好，现场调试周期短，出了问题责任界面也清晰。

本文案例来自易普森真实客户项目，客户名称已按保密要求做脱敏处理。火工品相关工艺细节已做脱敏处理。
